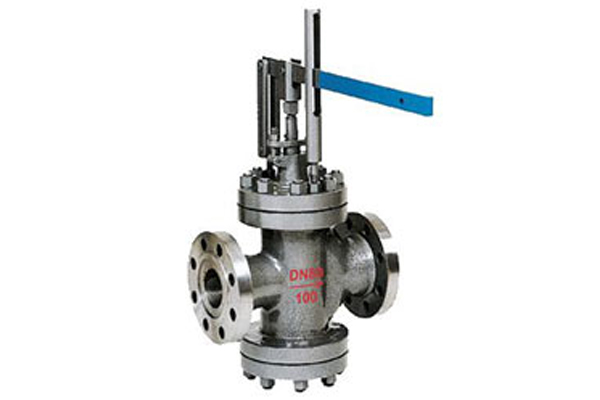

杠杆减压阀
发布时间:2020-04-26
主要特点
Y45H/Y杠杆减压阀系列产品。该阀由阀体、阀盖、阀杆、阀瓣、阀座及杠杆等零件组成。杠杆减压阀主要配套在减温压装置上起到调节压力作用，减压比一般用0.6较合适。杠杆式减压阀可配用电动执行装置，实现远程控制自动操作。上海凯斯通生产的杠杆减压阀的电动执行装置一般选用ZDKJ-310 DN500通径阀门，选用ZSKJ-510电动执行装置较合适。
适用范围
城建、化工、冶金、石油、制药、食品、饮料、环保

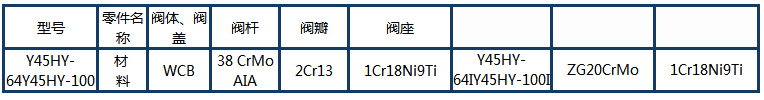

杠杆减压阀主要零件材料
杠杆减压阀主要外形尺寸
| 公称压力 | 公称通径 | 尺 寸 (mm) | ||||
| PN(mm) | DN(mm) | H | H1 | L | L1 | L2 |
|
6.4 10.0 |
50 | 515 | 200 | 565 | 150 | 150 |
| 80 | 555 | 220 | 650 | 190 | 190 | |
| 100 | 582 | 245 | 800 | 200 | 200 | |
| 150 | 654 | 318 | 800 | 220 | 225 | |
| 200 | 725 | 355 | 800 | 250 | 250 | |
| 250 | 750 | 390 | 800 | 275 | 275 | |
| 300 | 918 | 475 | 1000 | 355 | 395 | |
| 400 | 1080 | 660 | 1000 | 400 | 550 | |
| 500 | 1635 | 800 | 1000 | 450 | 680 | |
